W wymagającym świecie zaawansowanych technologii, od eksploracji kosmosu po kriogenikę, materiały muszą spełniać ekstremalne kryteria: być lekkie, funkcjonalne i odporne na drastyczne zmiany temperatur. Naukowcy z Tohoku University opracowali rewolucyjny stop z pamięcią kształtu Ti-Al-Cr, który zdaje się odpowiadać na te wyzwania, oferując niespotykaną dotąd kombinację właściwości.
Wyjątkowe Właściwości Stopów z Pamięcią Kształtu: Krótki Wstęp
Stopy z pamięcią kształtu (SMA - Shape Memory Alloys) to fascynująca klasa materiałów metalicznych, które wykazują unikalną zdolność do odzyskiwania swojego pierwotnego kształtu po odkształceniu, pod wpływem zmian temperatury lub naprężeń. Ta "pamięć" kształtu wynika z przemian fazowych w strukturze krystalicznej materiału, umożliwiając im realizację efektów takich jak superelastyczność i efekt pamięci kształtu.
Superelastyczność, kluczowa właściwość SMA, polega na zdolności do odzyskiwania znacznych odkształceń (nawet do 10% lub więcej) po usunięciu obciążenia mechanicznego. Dzieje się to dzięki odwracalnej przemianie fazowej indukowanej naprężeniem. Tradycyjne materiały metaliczne wykazują elastyczność jedynie w bardzo ograniczonym zakresie odkształceń (poniżej 0.5%).
Stopy Ni-Ti (Nitinol) są najbardziej znanym przykładem SMA i znalazły szerokie zastosowanie w medycynie, robotyce i inżynierii. Jednak wciąż istnieje zapotrzebowanie na nowe SMA o lepszych właściwościach, szczególnie w ekstremalnych warunkach.
Nowy Stop Ti-Al-Cr: Lekkość i Wytrzymałość w Ekstremalnych Temperaturach
Artykuł z Nature przedstawia przełomowy stop z pamięcią kształtu, oparty na tytanie, aluminium i chromie (Ti-Al-Cr). Jego skład chemiczny to Ti75.25Al20Cr4.75. Ten nowo opracowany stop charakteryzuje się unikalnym zestawem właściwości, które czynią go wyjątkowo atrakcyjnym dla zaawansowanych zastosowań:
- Niska gęstość: 4.36 × 103 kg/m3, co jest kluczowe dla zastosowań, gdzie masa materiału jest krytyczna, np. w lotnictwie i kosmonautyce.
- Wysoka wytrzymałość właściwa: 185 × 103 Pa m3/kg w temperaturze pokojowej, co oznacza bardzo dobry stosunek wytrzymałości do masy.
- Wyjątkowa superelastyczność: Odzyskiwalne odkształcenie przekraczające 7% w temperaturze pokojowej, porównywalne z komercyjnymi stopami Ni-Ti, ale znacznie lepsze niż w dotychczasowych stopach tytanowych.
- Superelastyczność w ekstremalnie szerokim zakresie temperatur: Od ekstremalnie niskich temperatur kriogenicznych (4.2 K, temperatura ciekłego helu) aż po temperatury powyżej pokojowej (do 400 K). To niespotykana cecha wśród SMA.
- Odporność na wahania temperatur: Stabilność właściwości mechanicznych w szerokim zakresie temperatur, co jest kluczowe w środowiskach o ekstremalnych zmianach termicznych, np. w przestrzeni kosmicznej.

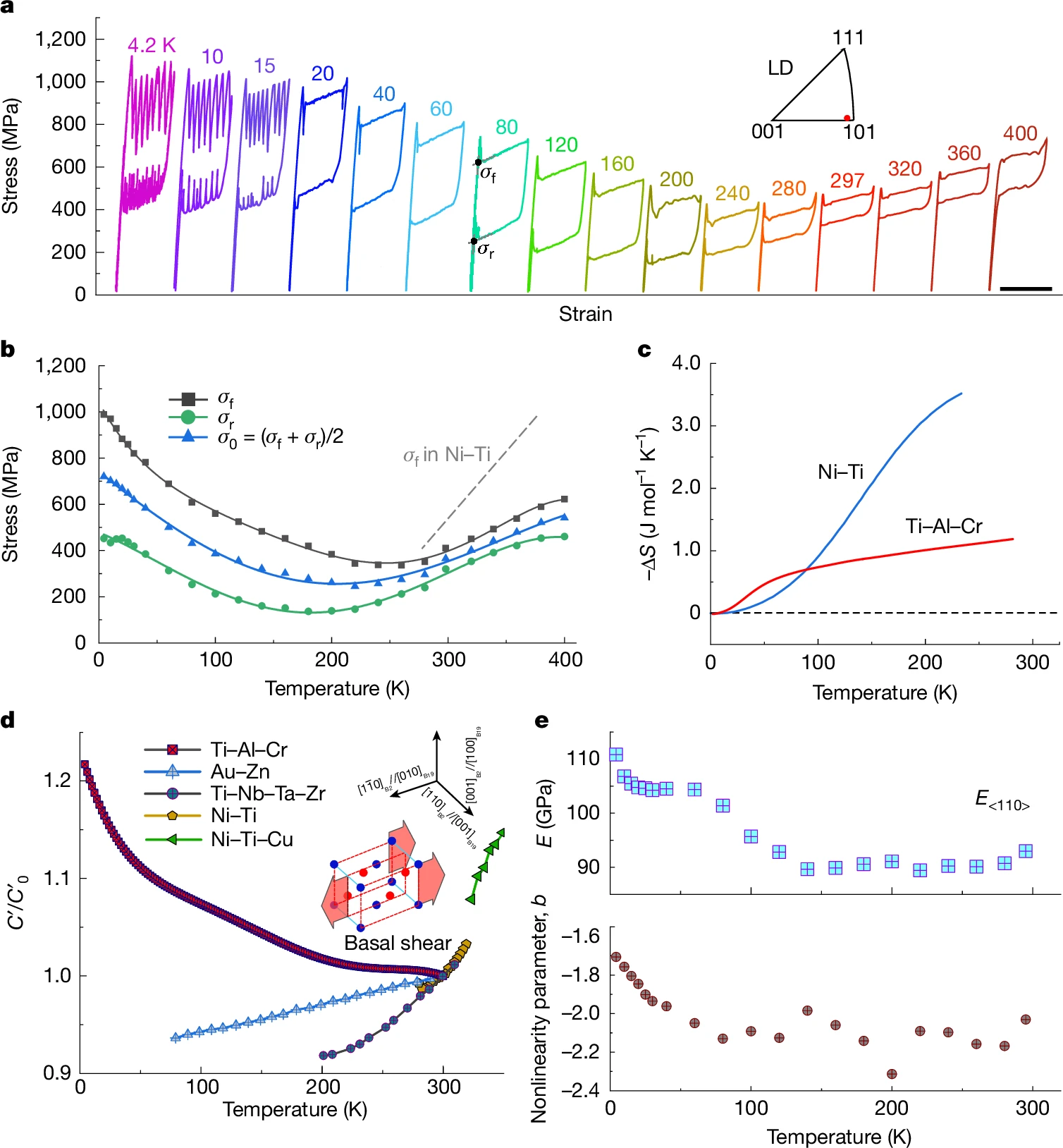

a) Seria krzywych naprężenie-odkształcenie uzyskanych w testach rozciągania w różnych temperaturach dla próbki monokryształu o orientacji bliskiej <110>. Górna wstawka pokazuje orientację monokryształu Ti–Al–Cr wzdłuż kierunku obciążenia rozciągającego (KO) na odwrotnym obrazie biegunowym.
b) Odpowiadająca zależność naprężeń transformacji od temperatury.
c) Zależność zmiany entropii ΔS między fazą macierzystą a martenzytyczną dla stopu Ti–Al–Cr, wyznaczona na podstawie ciepła właściwego obu faz, w porównaniu z wartościami dla stopu Ni–Ti6.
d) Względna zmiana modułu ścinania C′ w porównaniu do C′0 w funkcji temperatury dla stopu Ti–Al–Cr zestawiona z odpowiednimi wartościami dla innych typowych stopów z pamięcią kształtu3,33,34,35,36. Tutaj C′0 odnosi się do wartości C′ w temperaturze 300 K.
e) Zależność modułu Younga wzdłuż orientacji bliskiej <110> oraz parametru nieliniowości rozszerzonego odkształceniem b(=D/E) od temperatury, wyznaczona na podstawie odpowiedzi na rozciąganie w różnych temperaturach. Skala: 5%.
Mechanizm Superelastyczności i Odporności na Temperaturę
Superelastyczność stopu Ti-Al-Cr wynika z odwracalnej przemiany fazowej indukowanej naprężeniem, pomiędzy fazą macierzystą o strukturze regularnej przestrzennie centrowanej (BCC) a fazą martenzytyczną o strukturze ortorombowej.
Naukowcy zbadali mikrostrukturę stopu za pomocą transmisyjnej mikroskopii elektronowej (TEM) i skaningowej transmisyjnej mikroskopii elektronowej (STEM). Stwierdzono, że faza macierzysta ma uporządkowaną strukturę B2 w formie nanodomen, oddzielonych nieuporządkowanymi granicami fazowymi (APB). Ta uporządkowana struktura, odmienna od typowych nieuporządkowanych stopów tytanowych, może przyczyniać się do zwiększonej odporności na odkształcenia plastyczne.
Kluczowym odkryciem jest nietypowa zależność naprężenia przemiany fazowej od temperatury. Poniżej pewnej temperatury progowej, naprężenie krytyczne przemiany odwrotnie koreluje z temperaturą. To zachowanie jest nietypowe dla większości SMA, gdzie naprężenie przemiany zazwyczaj rośnie wraz z temperaturą. Naukowcy interpretują to zjawisko jako wynik anomalnej niestabilności sieci krystalicznej fazy macierzystej, zależnej od temperatury.
Badania in-situ dyfrakcji neutronów i cyfrowej korelacji obrazu (DIC) potwierdziły mechanizm przemiany fazowej i superelastyczne zachowanie stopu w szerokim zakresie temperatur. Dyfrakcja neutronów pozwoliła na identyfikację struktur krystalicznych fazy macierzystej i martenzytycznej pod obciążeniem.
Przewaga nad Innymi Stopami z Pamięcią Kształtu
W porównaniu do komercyjnych stopów Ni-Ti, nowy stop Ti-Al-Cr oferuje porównywalną superelastyczność, ale przy znacznie niższej gęstości. Stopy Ni-Ti, choć doskonałe pod względem właściwości SMA, są stosunkowo ciężkie. Z kolei dotychczasowe tytanowe SMA, stabilizowane dodatkami gęstszych pierwiastków jak Nb czy Zr, tracą lekkość i wykazują mniejszą superelastyczność (zwykle poniżej 3%).
Stop Ti-Al-Cr łączy w sobie zalety: lekkość stopów tytanu i wysoką superelastyczność, rozszerzoną na ekstremalny zakres temperatur. Wykres w artykule (Fig. 1b) jasno ilustruje przewagę stopu Ti-Al-Cr pod względem wytrzymałości właściwej w porównaniu do innych SMA (Ni-Ti, Ti-Nb, Ti-Zr-Nb-Sn) i stopów magnezu, przy zachowaniu dobrej wytrzymałości krytycznej.
Dodatkowo, stop Ti-Al-Cr wykazuje dobrą ciągliwość w temperaturze pokojowej, z wydłużeniem do zerwania przekraczającym 12% i wytrzymałością na rozciąganie ponad 900 MPa.

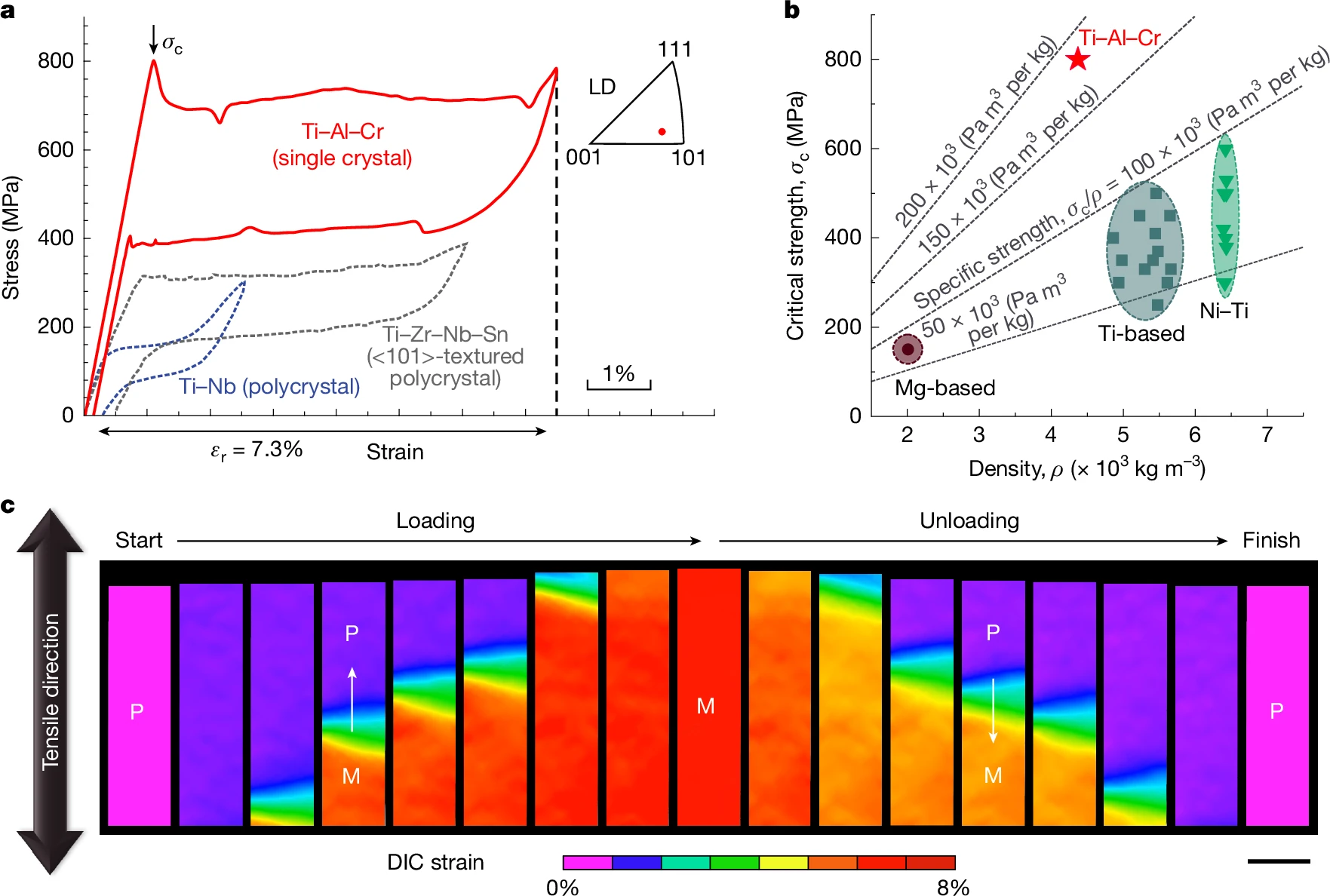

a) Krzywe naprężenie inżynieryjne–odkształcenie podczas cykli obciążenie–odciążenie dla stopów Ti–Al–Cr, Ti–Nb i Ti–Zr–Nb–Sn w temperaturze pokojowej15,16. Górna wstawka pokazuje orientację monokryształu Ti–Al–Cr wzdłuż kierunku obciążenia rozciągającego (KO) na odwrotnym obrazie biegunowym.
b) Porównanie stopu Ti–Al–Cr z innymi stopami z pamięcią kształtu pod względem gęstości, wytrzymałości krytycznej i wytrzymałości właściwej w temperaturze pokojowej3,15,23,24.
c) Pola odkształceń uzyskane metodą korelacji obrazów cyfrowych (DIC) in situ na różnych poziomach odkształcenia podczas testów obciążenie–odciążenie, gdzie P oznacza region nieprzetworzonej fazy macierzystej, a M oznacza region fazy martenzytycznej. Biała strzałka wskazuje kierunek przemieszczającego się frontu przemiany. Skala: 2 mm.
Potencjalne Zastosowania: Od Kosmosu po Codzienne Urządzenia
Unikalne właściwości stopu Ti-Al-Cr otwierają drzwi do szerokiego spektrum zastosowań, szczególnie tam, gdzie kluczowa jest kombinacja lekkości, wytrzymałości i odporności na ekstremalne temperatury:
- Kosmonautyka i eksploracja kosmosu: Komponenty konstrukcyjne i elementy mechanizmów w satelitach, sondach kosmicznych i lądownikach, pracujące w warunkach ekstremalnych wahań temperatur i wymagające minimalnej masy.
- Kriogenika: Elementy instalacji i urządzeń do magazynowania i transportu skroplonych gazów (np. wodoru), pracujących w ekstremalnie niskich temperaturach.
- Przemysł lotniczy: Lekkie i wytrzymałe elementy konstrukcyjne samolotów i dronów.
- Zaawansowana robotyka: Elastyczne elementy robotów i manipulatorów, wymagające dużej precyzji i zakresu ruchu.
- Codzienne urządzenia: Aplikacje wymagające elastycznej kompensacji odkształceń, np. sprężyny, złącza, elementy amortyzujące, pracujące w zmiennych temperaturach.
Autorzy artykułu podkreślają, że stop Ti-Al-Cr ma potencjał nie tylko w niszowych, ekstremalnych zastosowaniach, ale również w masowych produktach codziennego użytku, dzięki swojej elastyczności i odporności na wahania temperatur.
Podsumowanie
Nowo opracowany stop Ti-Al-Cr stanowi znaczący krok naprzód w dziedzinie materiałów z pamięcią kształtu. Jego unikalna kombinacja lekkości, wytrzymałości, superelastyczności w ekstremalnym zakresie temperatur i odporności na wahania termiczne czyni go wyjątkowo obiecującym materiałem dla szerokiego spektrum zaawansowanych zastosowań.
Badania nad mechanizmem jego działania, w tym nietypową zależnością naprężenia przemiany fazowej od temperatury, otwierają nowe perspektywy w projektowaniu materiałów o kontrolowanych właściwościach i odporności na ekstremalne warunki środowiskowe. Stop Ti-Al-Cr ma potencjał zrewolucjonizować wiele dziedzin technologii, od eksploracji kosmosu po codzienne urządzenia, demonstrując, że innowacje materiałowe wciąż mają ogromny wpływ na postęp technologiczny.
